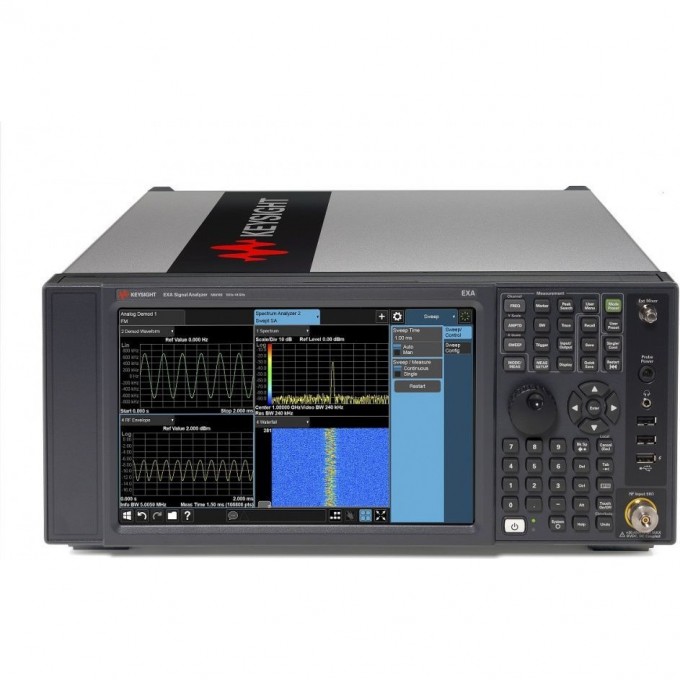

Анализатор спектра цифровой лабораторный KEYSIGHT TECHNOLOGIES N9010B

Цифровой лабораторный анализатор спектра Keysight Technologies N9010B предназначен для измерения параметров сигналов в широком частотном диапазоне. Устройство обеспечивает анализ сигналов вплоть до миллиметрового диапазона длин волн, предлагая расширенные возможности для сокращения времени проведения испытаний и оптимизации стоимости разработки. Модель N9010B является частью серии EXA, которая характеризуется высокой эффективностью измерений.

Анализатор N9010B имеет частотный диапазон от 10 Гц до 44 ГГц (в зависимости от опции) и полосу анализа до 25 МГц с возможностью расширения до 1 ГГц. Уровень собственных шумов достигает -163 дБм на частоте 2 ГГц с включенным предусилителем, а фазовый шум составляет -102 дБн/Гц при отстройке 100 Гц на 1 ГГц. Максимальный подаваемый уровень составляет +30 дБм (1 Вт). Аттенюатор может быть механическим (0-84 дБ с шагом 2 дБ) или электронным (0-84 дБ с шагом 1 дБ).

Устройство оснащено сенсорным TFT-экраном с разрешением 1280 х 768 пикселей и диагональю 269 мм. Для подключения предусмотрены интерфейсы USB, LAN и GPIB. Анализатор поддерживает различные измерительные приложения, включая векторный анализ сигналов (89600 VSA), аналоговую демодуляцию, измерение коэффициента и фазового шума, а также анализ параметров импульсов и ЭМП. Поддерживаются приложения для сотовой связи (GSM/EDGE, LTE, W-CDMA, NB-IoT) и беспроводных систем (ZigBee, Bluetooth, WLAN 802.11).

Опорный генератор анализатора имеет стабильность ±1×10-6, с опцией PFR до ±1×10-7. Динамический диапазон составляет 68 дБн (73 дБн с коррекцией шума) для W-CDMA ACP. Режим измерений с высокой скоростью позволяет сократить продолжительность измерений внеполосных сигналов. Анализатор N9010B подходит для лабораторных исследований, разработки и тестирования радиоэлектронных устройств.

• Максимальная полоса анализа 40 МГц (опция);
• Суммарная погрешность измерения уровня сигнала ±0,27 дБ;
• Широкий набор специализированных программ и измерительных приложений;
• Программа векторного анализа сигналов 89600 VSA;
• Аналоговая демодуляция;
• Программа MATLAB;
• Измерение коэффициента шума;
• Измерение фазового шума;
• Измерение параметров импульсов;
• Анализ ЭМП;
• Анализ векторной модуляции;
• Приложения для сотовой связи: GSM/EDGE, LTE/LTE-Advanced, W-CDMA/HSPA/HSPA+, NB-IoT;
• Приложения для систем беспроводной связи: ZigBee, Z-Wave, Bluetooth® (BR/EDR/LE4.2/5.0), WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax).
