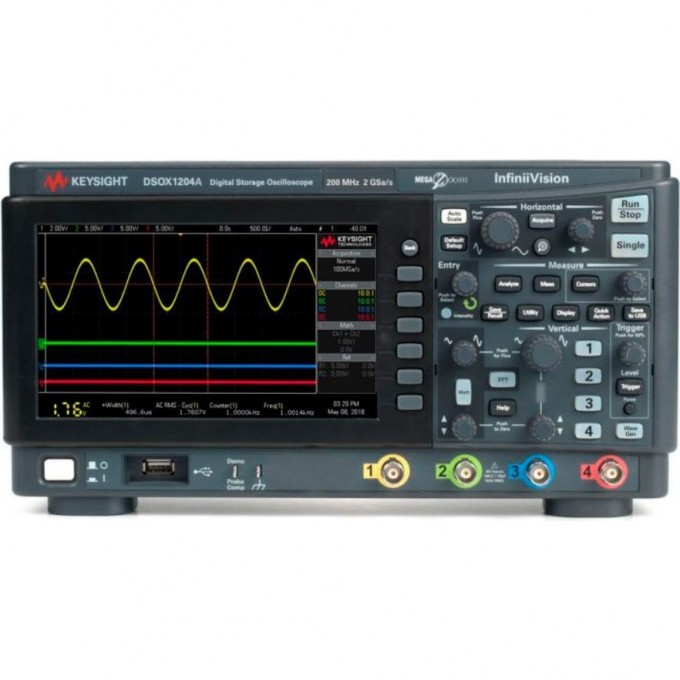

Осциллограф цифровой четырехканальный KEYSIGHT TECHNOLOGIES 70 МГц 2 ГГц DSOX1204A

Цифровой четырехканальный осциллограф Keysight Technologies DSOX1204A предназначен для анализа электрических сигналов. Устройство обладает полосой пропускания 70 МГц, которая может быть программно расширена до 100 МГц или 200 МГц, и максимальной частотой дискретизации 2 ГГц. Объем памяти составляет 1 МБ, а разрешение АЦП — 8 бит. Прибор оснащен TFT-дисплеем диагональю 17,8 см и имеет интерфейсы USB и LAN для подключения.

Осциллограф поддерживает различные типы запуска, включая запуск по фронту, длительности импульсов, видео, шаблону, времени нарастания/спада и настройке/удержанию. Встроенные функции включают математические операции, быстрое преобразование Фурье (БПФ), автоматические и курсорные измерения. Скорость обновления экрана достигает 50 000 осциллограмм в секунду, что обеспечивает высокую детализацию отображения сигналов.

Модель DSOX1204A подходит для инженеров, разработчиков электроники, студентов и преподавателей, которым требуется точный и многофункциональный инструмент для отладки, тестирования и анализа электронных схем. Встроенная справочная система и демонстрационные сигналы упрощают освоение прибора, делая его доступным для пользователей с разным уровнем подготовки.

Дополнительные возможности включают встроенный вольтметр (3 разряда) и частотомер (5 разрядов). Опционально доступна поддержка декодирования протоколов последовательных шин I²C, SPI, UART, CAN и LIN, что расширяет области применения осциллографа в задачах, связанных с встраиваемыми системами и автомобильной электроникой.

• Программное расширение полосы пропускания до 100 МГц или 200 МГц;
• Встроенный вольтметр (3 разряда) и частотомер (5 разрядов);
• Скорость обновления экрана до 50 000 осциллограмм в секунду;
• Автоматические и курсорные измерения;
• Математические функции, БПФ;
• Опции декодирования протоколов последовательных шин I²C, SPI, UART, CAN, LIN.
