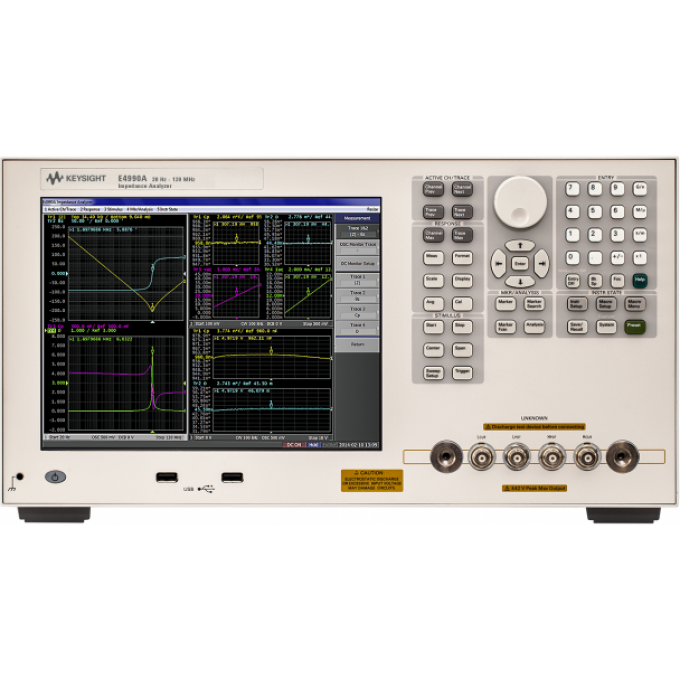

Анализатор импеданса прецизионный KEYSIGHT TECHNOLOGIES 20 Гц – 120 МГц E4990A
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Прецизионный анализатор импеданса Keysight Technologies E4990A предназначен для точных измерений электрических характеристик различных компонентов. Устройство предлагает пять опций с диапазоном частот от 20 Гц до 10/20/30/50/120 МГц, с возможностью расширения диапазона частот испытательного сигнала. Базовая погрешность измерений импеданса составляет ±0,08% (типовая ±0,045%), что обеспечивает высокую точность получаемых данных.
Анализатор позволяет измерять широкий спектр параметров, включая полное сопротивление (|Z|), полную проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивную проводимость (B), индуктивность (L), емкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), а также переменное (Vac) и постоянное (Vdc) напряжение, силу переменного (Iac) и постоянного (Idc) тока. Диапазон измерения импеданса составляет от 25 мОм до 40 МОм с погрешностью не более ±10%.
Устройство оснащено встроенным источником постоянного напряжения смещения от 0 В до ±40 В или от 0 А до ±100 мА. Для удобства работы предусмотрен цветной сенсорный жидкокристаллический дисплей с диагональю 10,4 дюйма (26,4 см), способный отображать 4 канала и 4 трассы. Функции анализа данных включают анализ эквивалентных схем и тестирование с использованием ограничительных линий. Анализатор может использоваться для исследования пассивных и полупроводниковых компонентов, диэлектрических и магнитных материалов, а также компонентов на печатных платах.
Прибор имеет интерфейсы GPIB, LAN, USB для подключения к внешним устройствам и системам автоматизации. Уровень тестового сигнала регулируется в диапазоне 5 мВ - 1 В или 200 мкА - 20 мА с разрешением 1 мВ и 20 мкА соответственно. Анализатор Keysight Technologies E4990A внесен в Госреестр средств измерений под №62362-15 и действителен до 18.11.2025 г.
• Встроенный источник смещения по постоянному току, от 0 до ±40 В или от 0 до ±100 мА;
• Цветной сенсорный ЖК-дисплей, 4 канала, 4 графика;
• Функции анализа данных - анализ эквивалентных схем, тестирование с использованием ограничительных линий.
