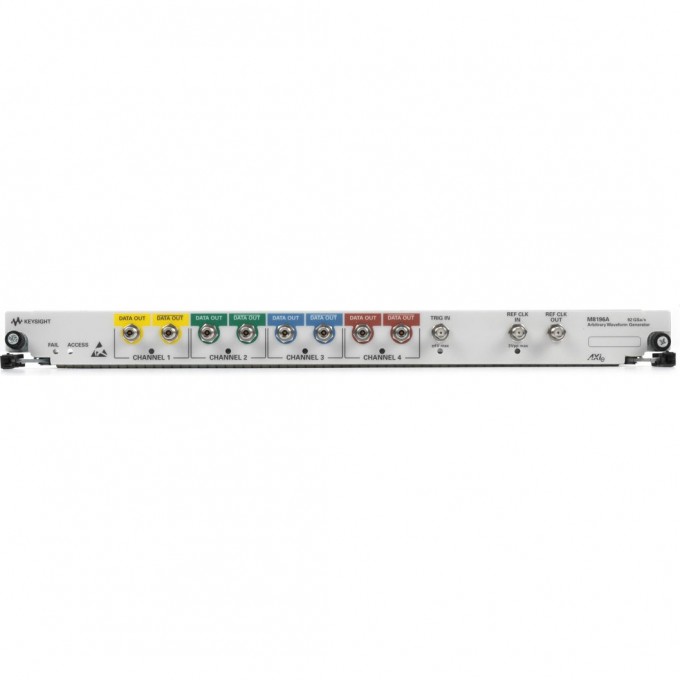

Генератор сигналов случайной формы KEYSIGHT TECHNOLOGIES M8196A 92 Гвыб/с 32 ГГц 31C000102

Генератор сигналов случайной формы Keysight Technologies M8196A представляет собой цифровое устройство с высокой частотой дискретизации до 92 Гвыб/с и аналоговой полосой пропускания до 32 ГГц. Он предназначен для формирования сигналов со скоростью до 64 Гбод и выше, обеспечивая высокое быстродействие и широкий диапазон частот. Устройство поддерживает от 1 до 4 каналов в одном модуле формата AXIe, с возможностью увеличения числа каналов программной лицензией.

Основные технические характеристики включают вертикальное разрешение 8 бит и выходное напряжение до 1 В (размах) для несимметричных сигналов и до 2 В (размах) для дифференциальных сигналов. Окно напряжения составляет от –1,0 В до +2,5 В. Генератор обладает сверхнизким уровнем собственного джиттера и временем нарастания/спада менее 9 пс (с коррекцией АЧХ) между уровнями 20% и 80%. Глубина памяти сигналов произвольной формы достигает 512 тыс. выборок на каждый канал.

Устройство оснащено встроенной функцией калибровки частотной и фазовой характеристики, что обеспечивает высокую чистоту выходного сигнала. Также предусмотрены встроенные входы и выходы тактового сигнала для синхронизации. Генератор M8196A подходит для использования в научно-исследовательских лабораториях, при разработке высокоскоростных электронных компонентов и систем, а также в задачах, требующих точного формирования сложных сигналов.

Дополнительные возможности включают USB-интерфейс, разъем RJ12 и поддержку дымоуловителя, что расширяет функциональность и удобство использования в различных рабочих средах. Устройство обеспечивает высокую плотность каналов, что делает его эффективным решением для многоканальных тестовых установок.

• Высочайшее быстродействие, широкий диапазон частот и высокая плотность каналов;
• 1, 2 или 4 канала в каждом модуле формата AXIe;
• Возможность увеличения числа каналов с помощью программной лицензии;
• Встроенная функция калибровки частотной и фазовой характеристики;
• Встроенные входы и выходы тактового сигнала;
• Частота дискретизации до 92 Гвыб./с, вертикальное разрешение 8 бит;
• Аналоговая полоса частот до 32 ГГц;
• Выходное напряжение до 1 В (размах) для несимметричных сигналов и до 2 В (размах) для дифференциальных сигналов;
• Окно напряжения от –1,0 В до +2,5 В;
• Формирование сигналов со скоростью до 64 Гбод и выше;
• Глубина памяти сигналов произвольной формы до 512 тыс. выборок на каждый канал;
• Сверхнизкий уровень собственного джиттера;
• Время нарастания/спада (между уровнями 20% и 80%) менее 9 пс (с коррекцией АЧХ).
