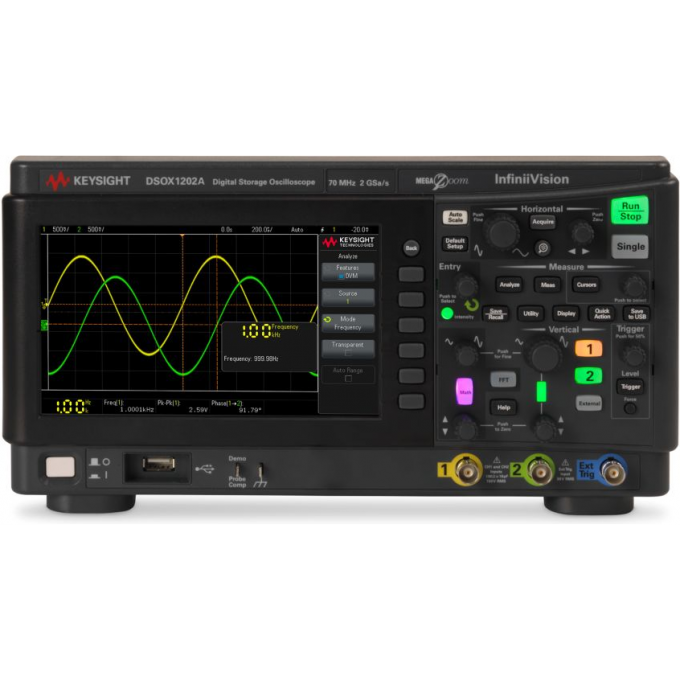

Осциллограф цифровой двухканальный KEYSIGHT TECHNOLOGIES InfiniiVision 1000 X-Series 70 МГц DSOX1202A

Цифровой двухканальный осциллограф Keysight Technologies DSOX1202A серии InfiniiVision 1000 X-Series с полосой пропускания 70 МГц и частотой дискретизации 2 Гвыб/с. Прибор оснащен технологией Keysight MegaZoom IV ASIC, обеспечивающей частоту обновлений до 200 тыс. сигналов в секунду. Модель DSOX1202A включена в Госреестр средств измерений под номером 80248-20 до 23.12.2025 г.

Осциллограф объединяет функционал шести приборов: анализатор АЧХ/ФЧХ, генератор сигналов стандартной формы (20 МГц), анализатор протоколов, цифровой вольтметр и цифровой частотомер. Максимальный объем памяти составляет 2 МБ, разрядность АЦП — 8 бит, сопротивление входа — 1 МОм. Дисплей TFT, 17,8 см. Прибор поддерживает стандартное подключение через USB-порты и LAN.

Устройство позволяет проводить анализ частотного диапазона с помощью функции быстрого преобразования Фурье (БПФ), выявлять перекрестные помехи и искажения, а также проверять сигналы на соответствие заданной маске со скоростью до 200 тыс. испытаний в секунду. Предусмотрена стандартная функция последовательной передачи данных для активации и декодирования низкоскоростных протоколов, таких как I2C, SPI, UART/RS232, CAN и LIN.

Модель DSOX1202A подходит для использования в образовательных учреждениях, научно-исследовательских лабораториях и промышленных предприятиях. Возможность программного расширения полосы пропускания до 100 МГц и 200 МГц позволяет адаптировать прибор под изменяющиеся задачи. Масса устройства составляет 3,23 кг.

• Программное расширение полосы пропускания до 100 МГц и до 200 МГц;
• Встроенный вольтметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART и CAN, LIN;
• Скорость обновления экрана до 200000 осц./сек.
