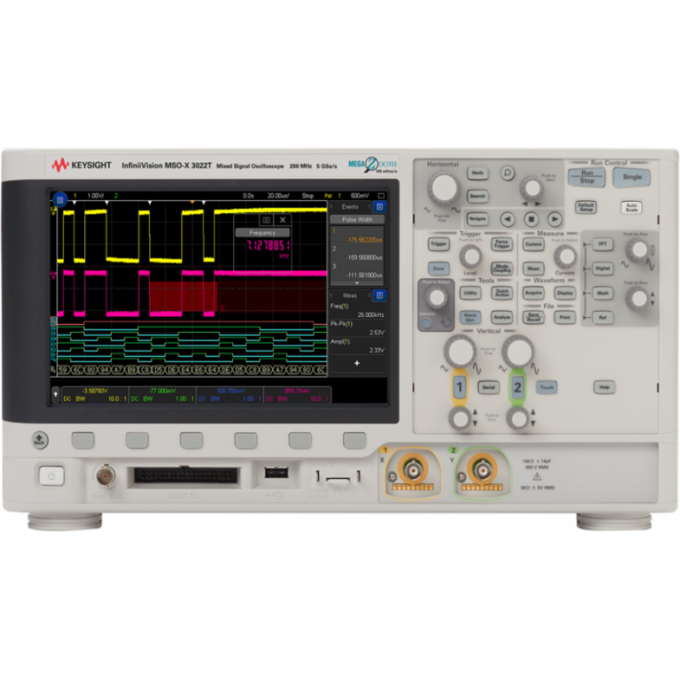

Осциллограф цифровой смешанных сигналов KEYSIGHT TECHNOLOGIES MSO-X 3022T 2 канала 200 МГц MSO-X-3022T

Цифровой осциллограф смешанных сигналов Keysight Technologies MSO-X 3022T предназначен для анализа и измерения электрических сигналов. Модель оснащена двумя аналоговыми каналами с полосой пропускания 200 МГц и максимальной частотой дискретизации 5 ГГц. Прибор внесен в Государственный реестр средств измерений под номером 61023-20 со сроком действия до 23.12.2025 года.

Осциллограф MSO-X 3022T обеспечивает скорость обновления экрана до 1 000 000 осциллограмм в секунду, что позволяет эффективно захватывать редкие события. Устройство поддерживает расширенную синхронизацию, включая ТВ-синхронизацию, а также функции поиска и навигации по осциллограммам. Доступны автоматические и курсорные измерения, математические функции и быстрое преобразование Фурье (БПФ).

Прибор оснащен логическим анализатором с 16 логическими каналами, что расширяет возможности диагностики цифровых схем. Встроенный ёмкостной сенсорный дисплей с диагональю 21,6 см и разрешением 800x480 пикселей поддерживает управление жестами, обеспечивая удобство взаимодействия. Максимальный объем памяти составляет 4 МБ, а аналого-цифровой преобразователь имеет разрядность 8 бит.

Интерфейсы подключения включают USB, с опциональными возможностями LAN и GPIB. Осциллограф имеет входное сопротивление 50 Ом для первого входа и 1 МОм для второго. Масса устройства составляет 4 кг. Дополнительные возможности, доступные в качестве опций, включают генератор сигналов, вольтметр, сегментированную память, допусковый контроль, декодирование протоколов последовательных шин и подключение внешнего монитора через VGA выход.

• Скорость обновления экрана до 1 000 000 осц./сек.;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Поиск и навигация;
• Автоматические и курсорные измерения;
• Математические функции, БПФ;
• Логический анализатор;
• Опции: генератор сигналов, вольтметр, сегментированная память, допусковый контроль, декодирование протоколов последовательных шин, подключение внешнего монитора (VGA выход), расширенные математические функции.
