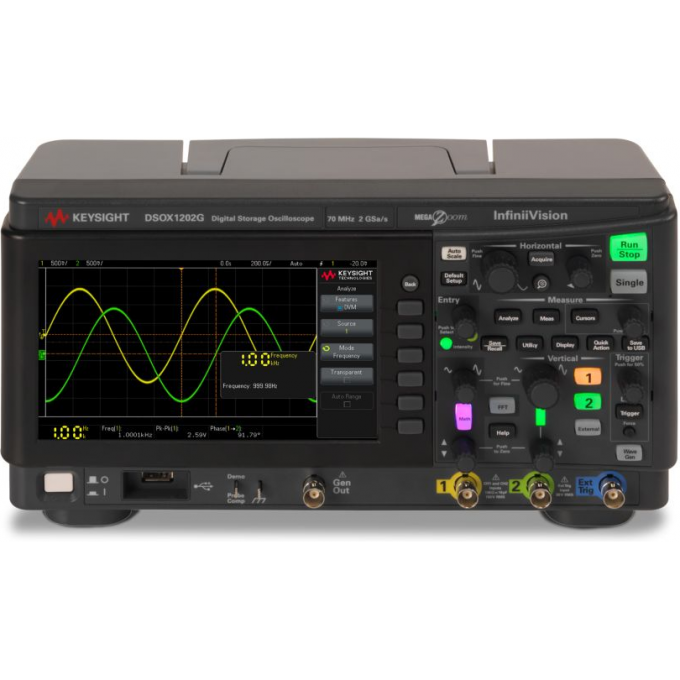

Осциллограф цифровой двухканальный KEYSIGHT TECHNOLOGIES InfiniiVision 1000 X-Series 70 МГц DSOX1202G

Цифровой двухканальный осциллограф Keysight Technologies DSOX1202G серии InfiniiVision 1000 X-Series предназначен для измерения и анализа электрических сигналов. Прибор обладает полосой пропускания 70 МГц, которую можно программно расширить до 100 МГц или 200 МГц. Максимальная частота дискретизации составляет 2 ГГц, а объем памяти достигает 2 МБ. Разрешение аналого-цифрового преобразователя (АЦП) составляет 8 бит.

Осциллограф оснащен встроенным функциональным генератором с частотой до 20 МГц, а также вольтметром и частотомером. Поддерживается декодирование протоколов последовательных шин I²C, SPI, UART, CAN и LIN. Технология Keysight MegaZoom IV ASIC обеспечивает скорость обновления экрана до 200 000 осциллограмм в секунду, что позволяет выявлять редкие и случайные аномалии сигнала. Прибор объединяет функционал шести устройств, включая анализатор АЧХ/ФЧХ (диаграммы Боде) и анализатор протоколов.

Устройство подходит для использования в образовательных учреждениях, научно-исследовательских лабораториях и промышленных предприятиях. Благодаря наличию USB-портов и LAN-интерфейса, осциллограф поддерживает дистанционное управление через веб-браузер, что облегчает совместную работу и удаленный доступ. Функция быстрого преобразования Фурье (БПФ) позволяет анализировать частотный диапазон сигналов, а возможность проверки на соответствие/несоответствие заданной маске повышает эффективность тестирования.

Модель Keysight Technologies DSOX1202G внесена в Госреестр средств измерений под №80248-20 со сроком действия до 23.12.2025 г. Масса прибора составляет 3,23 кг. Осциллограф поставляется с возможностью расширения полосы пропускания с помощью лицензированного программного обеспечения, что позволяет адаптировать его функционал под текущие и будущие задачи.

• Встроенный функциональный генератор 20 МГц;
• Программное расширение полосы пропускания до 100 МГц и до 200 МГц;
• Встроенный вольтметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART, CAN, LIN;
• Скорость обновления экрана до 200 000 осц./сек;
• Возможность расширения диапазона рабочих частот с помощью лицензированного программного обеспечения;
• Технология Keysight MegaZoom IV ASIC для частоты обновлений до 200 тыс. сигналов в секунду и частоты выборки 2 Гвыб/с;
• Объединение шести приборов в одном: анализатор АЧХ/ФЧХ, генератор сигналов стандартной формы, анализатор протоколов, цифровой вольтметр, цифровой частотомер;
• Стандартное подключение через USB-порты и сети LAN для дистанционного управления;
• Профессиональное качество измерений и аналитического ПО, включая функцию быстрого преобразования Фурье (БПФ);
• Быстрый анализ и определение параметров сигнала, выявление перекрестных помех и искажений, проверка сигналов на соответствие/несоответствие заданной маске со скоростью до 200 тыс. испытаний в секунду;
• Стандартная функция последовательной передачи данных с активацией и декодированием низкоскоростных протоколов (Inter-IC, SPI, UART/RS232, CAN, LIN);
• Функция листинга для просмотра пакетов данных с корреляцией по времени и выделением ошибок.
