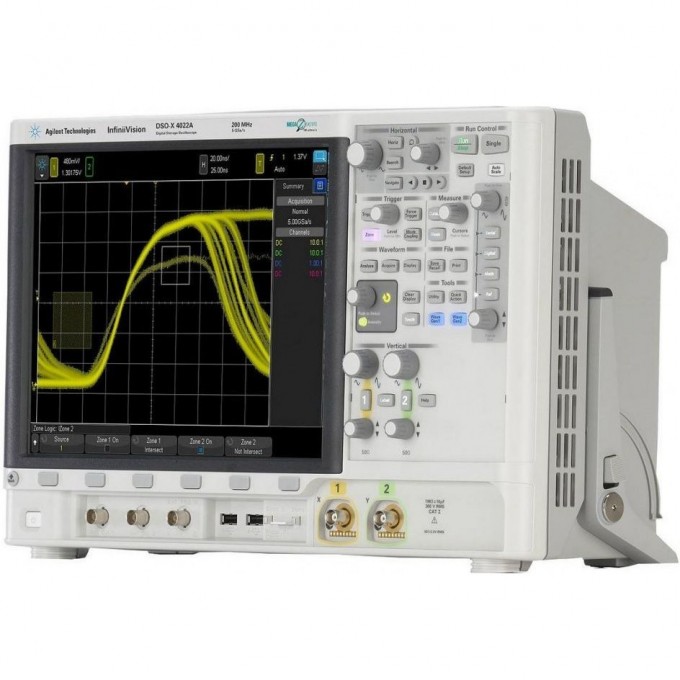

Осциллограф цифровой двухканальный Keysight Technologies MSOX4022A

Цифровой двухканальный осциллограф Keysight Technologies MSOX4022A предназначен для анализа электрических сигналов. Устройство обладает полосой пропускания 200 МГц и максимальной частотой дискретизации 5 ГГц, что позволяет точно измерять высокочастотные сигналы. Модель оснащена 2 аналоговыми каналами и 16 логическими каналами, расширяя возможности для комплексного тестирования.

Осциллограф имеет 8-битный АЦП и максимальный объем памяти 4 МБ. Входное сопротивление составляет 50 Ом для первого входа и 1 МОм для второго. Управление осуществляется через сенсорный TFT-дисплей с разрешением 800х600 пикселей. Подключение к внешним устройствам обеспечивается через интерфейсы USB и LAN, с опциональной поддержкой GPIB.

Данный прибор подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также в сфере разработки и тестирования электронных компонентов. Функционал осциллографа позволяет проводить автоматические и курсорные измерения, использовать расширенные математические функции, включая БПФ, и выполнять логический анализ сигналов. Наличие VGA-выхода обеспечивает возможность подключения внешнего монитора для удобства работы.

Дополнительные возможности включают опциональный генератор сигналов, вольтметр, сегментированную память, допусковый контроль и декодирование протоколов последовательных шин. Эти функции расширяют применимость осциллографа для различных задач диагностики и отладки.

• Скорость обновления экрана до 1.000.000 осц./сек.;
• Расширенная синхронизация, включая ТВ-синхронизацию;
• Поиск и навигация;
• Функция запуска касанием по зоне InfiniiScan Zone;
• Автоматические и курсорные измерения;
• Расширенные математические функции, БПФ;
• Логический анализатор;
• Подключение внешнего монитора (VGA выход);
• Режим сегментированной памяти;
• Опции: генератор сигналов, вольтметр, сегментированная память, допусковый контроль, декодирование протоколов последовательных шин.
