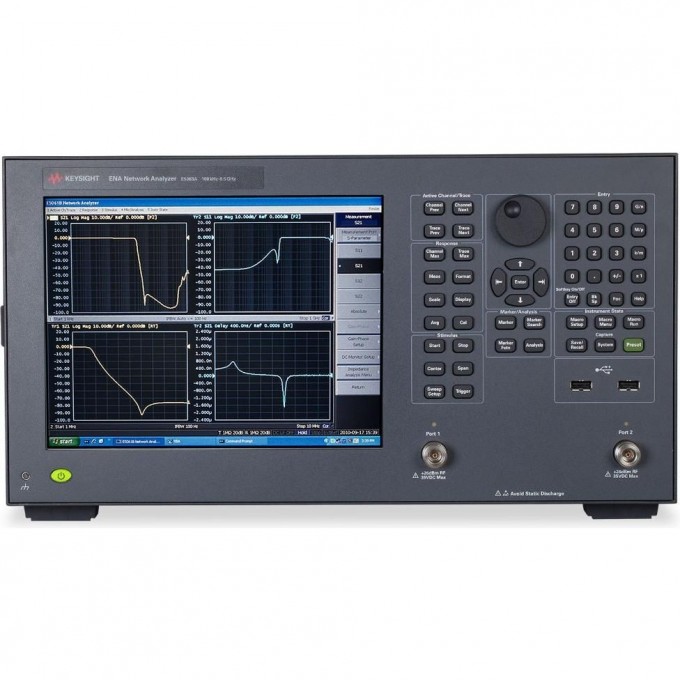

Анализатор цепей векторный лабораторный KEYSIGHT TECHNOLOGIES E5063A

Векторный лабораторный анализатор цепей Keysight Technologies E5063A предназначен для точного измерения параметров ВЧ-компонентов. Устройство обеспечивает высокий уровень характеристик при тестировании пассивных ВЧ-компонентов, предлагая экономичное решение без ущерба для качества измерений. Модель E5063A характеризуется широким диапазоном частот от 100 кГц до 18 ГГц (с опциями) и динамическим диапазоном до 122 дБ.

Анализатор поддерживает различные типы свипирования, включая линейное, логарифмическое и сегментированное, а также позволяет работать с 10001 точкой графика и 12 каналами. Программное обеспечение прибора включает функции моделирования устройств подключения и анализа во временной области. Высокая стабильность измерений достигается благодаря низкому уровню шума трассы графика (0,002 дБ СКЗ) и нестабильности (0,01 дБ/°C), что сопоставимо с более высококлассными моделями серии ENA.

Keysight Technologies E5063A оснащен множеством интерфейсов для подключения и управления, включая LAN и USB (2 на передней панели, 4 на задней), USBTMC и GPIB, а также порт ввода-вывода для манипулятора. Возможность модернизации частотного диапазона позволяет начать с базовой конфигурации до 4,5 ГГц и расширить её до 8,5 или 18 ГГц по мере необходимости, что делает его гибким решением для различных лабораторных задач.

Этот анализатор цепей идеально подходит для инженеров и исследователей, работающих с ВЧ-компонентами, где требуется высокая точность измерений и гибкость в настройке. Он позволяет проводить комплексный анализ характеристик пассивных устройств, обеспечивая надежные результаты для разработки и тестирования.

• Типы свипирования: линейное, логарифмическое, сегментированное;
• Число точек графика/каналов: 10001 точек/12 каналов;
• Основные функциональные возможности программного обеспечения: моделирование устройства подключения, анализ во временной области/мастер тестирования (опция);
• Интерфейсы: LAN, USB (2 на передней панели и 4 - на задней), USBTMC, GPIB, порт ввода-вывода для манипулятора;
• Высокий уровень характеристик для тестирования простых пассивных ВЧ-компонентов при меньшей цене;
• Снижение стоимости измерительного оборудования без ухудшения качества испытаний;
• Лучшие в своём классе характеристики шума трассы графика (0,002 дБ СКЗ) и нестабильности (0,01 дБ/°C), сравнимые с характеристиками моделей анализаторов цепей серии ENA более высокого класса, обеспечивают точное измерение параметров устройств с малыми потерями;
• Динамический диапазон (макс. значение 122 дБ) соответствует требованиям испытаний простых пассивных ВЧ-компонентов;
• Возможность повышения максимальной частоты позволяет начать с самой недорогой опции с диапазоном частот до 4,5 ГГц, а затем модернизировать её до 8,5 или 18 ГГц, когда необходимо.
