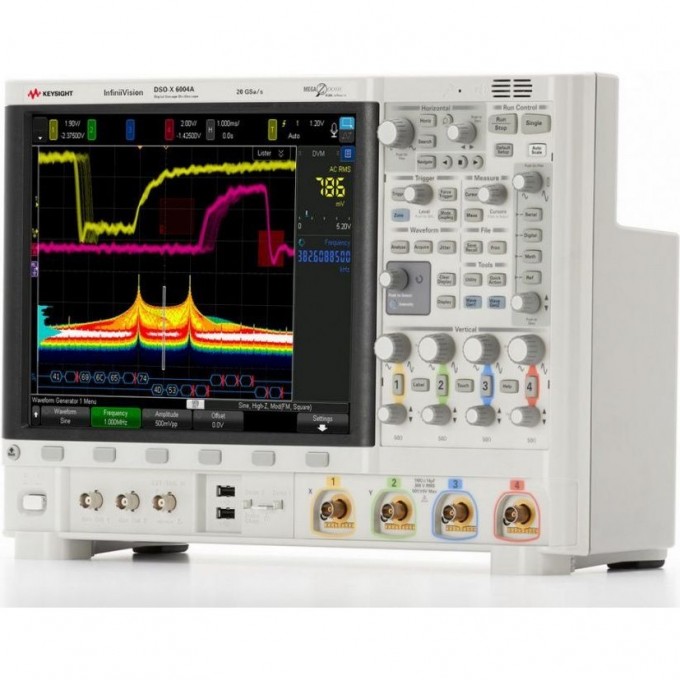

Цифровой четырехканальный осциллограф KEYSIGHT TECHNOLOGIES DSOX6004A

Цифровой четырехканальный осциллограф Keysight Technologies DSOX6004A предназначен для анализа электрических сигналов. Устройство обладает полосой пропускания 1 ГГц, с возможностью расширения до 6 ГГц, и максимальной частотой дискретизации 20 ГГц. Объем памяти составляет 4 МБ, а разрядность АЦП — 8 бит.

Осциллограф оснащен функциями расширенной синхронизации, включая ТВ-синхронизацию, и возможностью построения гистограмм. Поддерживается функция запуска касанием по зоне InfiniiScan Zone. Прибор имеет сопротивление входа 50 Ом и 1 МОм, а также опциональные логические каналы (16).

Устройство подходит для использования в научно-исследовательских лабораториях, на производстве и в образовательных учреждениях, где требуется точный анализ высокочастотных сигналов. Возможности анализа джиттера и глазковых диаграмм в режиме реального времени расширяют область применения прибора.

Осциллограф Keysight Technologies DSOX6004A включен в Госреестр средств измерений под номером 79865-20 до 27.11.2025 г. Интерфейсы подключения включают USB, LAN, а также опциональный GPIB. Для удобства работы предусмотрен дисплей и возможность подключения внешнего монитора через VGA выход.

• Скорость обновления экрана до 450000 осц./сек.;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Функции построения гистограмм и отображения сигналов с градацией по цвету в стандартной комплектации;
• Функция запуска касанием по зоне InfiniiScan Zone;
• Опции анализа джиттера и анализа глазковых диаграмм в режиме реального времен;
• Логический анализатор;
• Поиск и навигация;
• Подключение внешнего монитора (VGA выход);
• Режим сегментированной памяти;
• Автоматические и курсорные измерения;
• Расширенные математические функции, БФП;
• Опции - запуск по сигналам и декодирования данных последовательных шин, двухканальный генератор сигналов, встроенный 3-разрядный цифровой вольтметр, встроенный 10-разрядный частотомер и сумматор.
